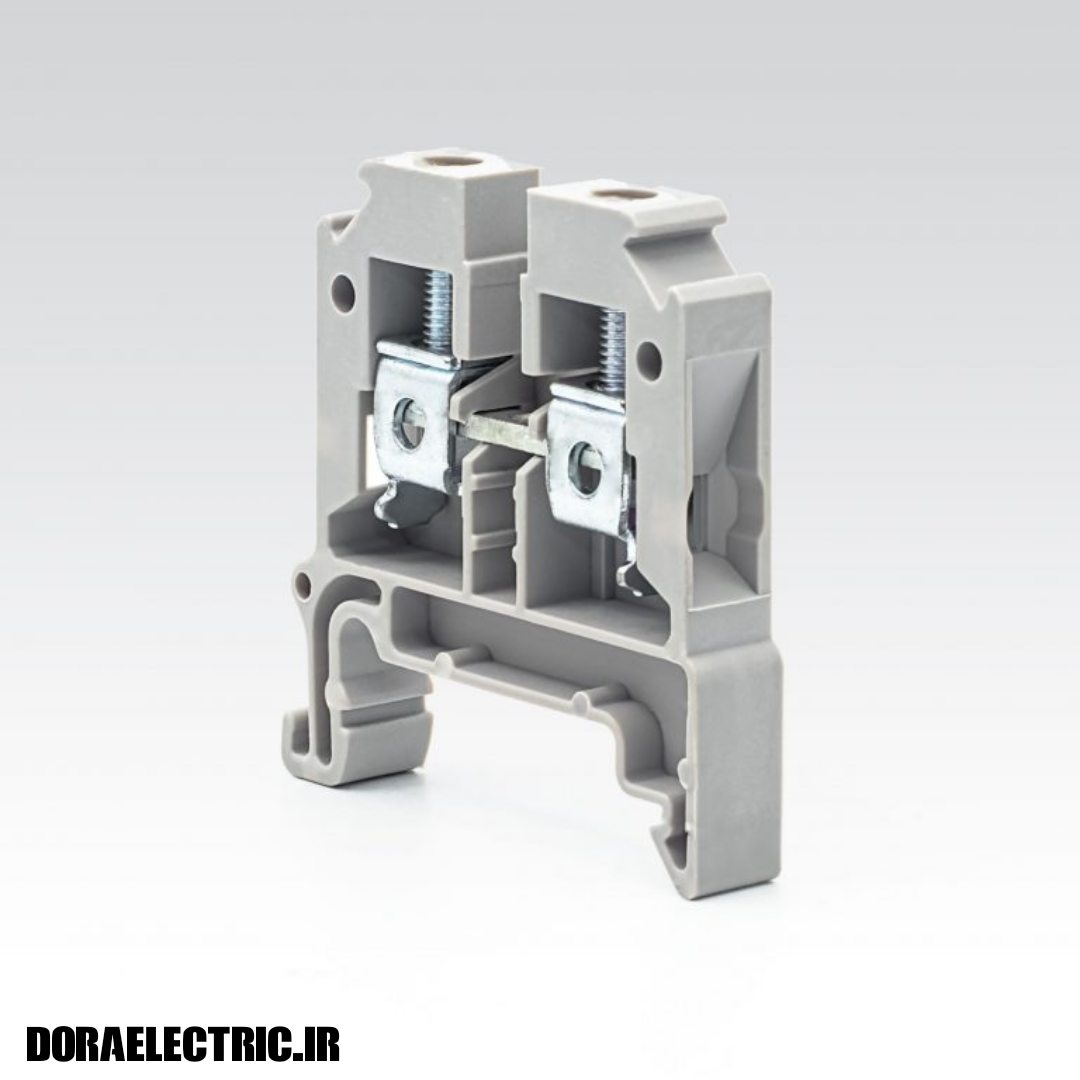

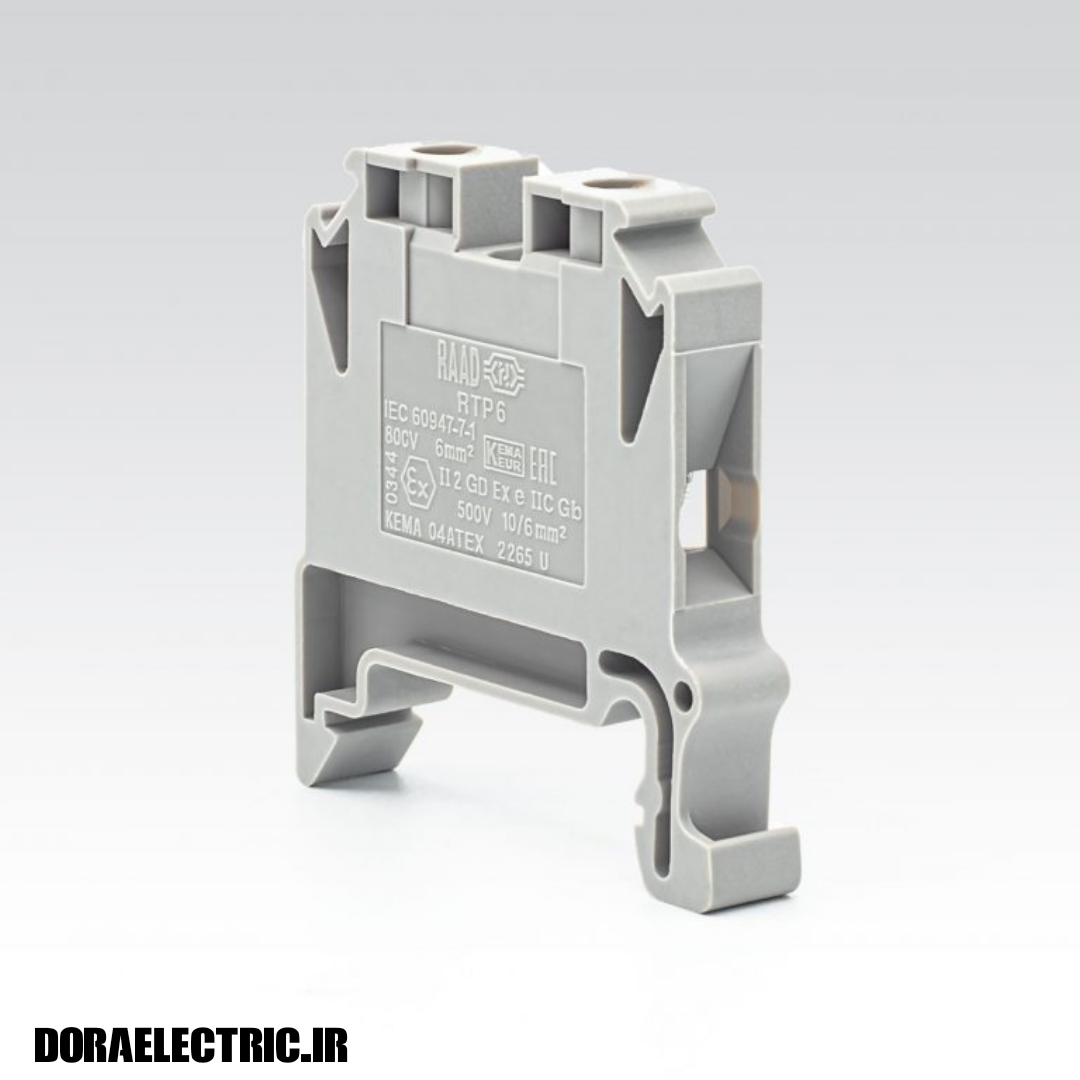

ترمینال ریلی رعد نمره ۶ - ( RTP 6 )
برند:رعد الکتریک
جهت خرید عمده با کارشناسان ما تماس حاصل فرمایید
توضیحات
ترمینال ریلی رعد RTP6 سایز 6 | ترمینال پیچی 6 میلی‌متر
ترمینال ریلی رعد RTP6 یکی از ترمینال‌های پیچی یک‌طبقه سری RTP برند رعد است که برای اتصال و توزیع سیم‌ها داخل تابلو برق و تجهیزات کنترل صنعتی استفاده می‌شود. این ترمینال برای سیم‌هایی با سطح مقطع نامی 6 میلی‌متر مربع طراحی شده و اتصال سیم به وسیله پیچ انجام می‌شود.
طراحی ریلی RTP6 باعث می‌شود ترمینال به‌صورت منظم روی ریل تابلو برق نصب شود و امکان سیم‌کشی، جداسازی و سرویس مدارها را ساده‌تر کند. این مدل برای پروژه‌هایی که نیاز به اتصال مرتب سیم‌ها در فضای محدود تابلو دارند، کاربردی است.
ویژگی‌های ترمینال ریلی رعد RTP6
- برند: رعد (RAAD)
- مدل: RTP6
- نوع: ترمینال ریلی پیچی
- نوع ترمینال: یک‌طبقه
- سطح مقطع نامی: 6 میلی‌متر مربع
- جریان نامی: 41 آمپر
- اتصال سیم: پیچی
- جنس عایق: پلی‌آمید
- مناسب نصب روی ریل TH35
- مناسب استفاده در تابلو برق و مدارهای کنترلی
- رنگ مدل رایج: طوسی
- ساخت ایران

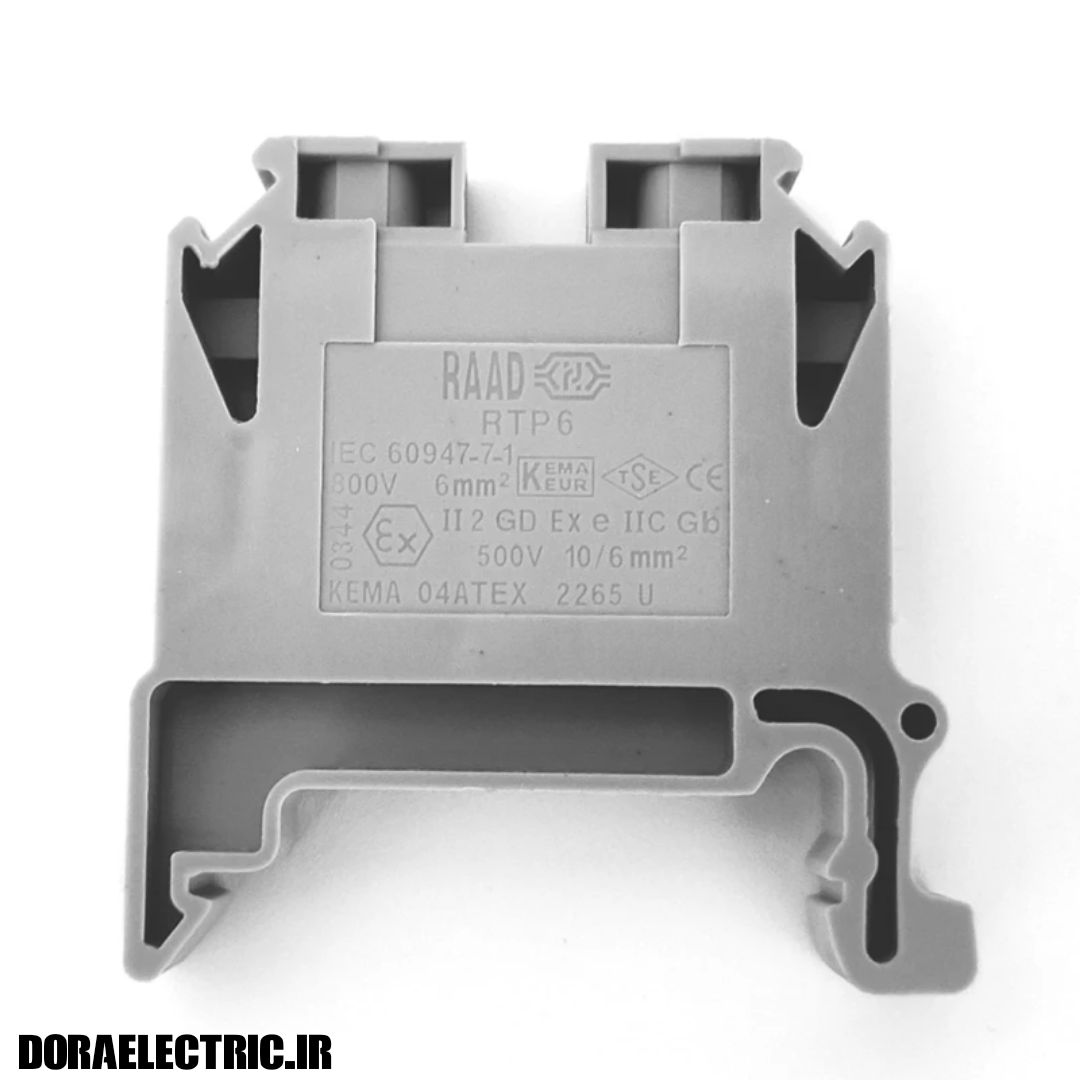

کاتالوگ رعد برای RTP6 ولتاژ نامی 800 ولت طبق IEC 60947-7-1 و 500 ولت طبق IEC/EN 60079-7 را ذکر می‌کند. همچنین عرض این ترمینال 8 میلی‌متر اعلام شده است.
کاربردهای ترمینال RTP6
ترمینال ریلی RTP6 در بخش‌های مختلف سیم‌کشی تابلو برق مورد استفاده قرار می‌گیرد، از جمله:
- تابلوهای برق صنعتی
- تابلوهای کنترل و فرمان
- مدارهای توزیع برق
- تجهیزات اتوماسیون صنعتی
- اتصال و انشعاب سیم‌ها داخل تابلو
- پروژه‌های برق صنعتی و ساختمانی
- مرتب‌سازی سیم‌کشی داخل تابلو
مزایای ترمینال ریلی رعد RTP6
اتصال پیچی مطمئن
اتصال سیم در RTP6 از طریق پیچ انجام می‌شود و امکان بستن و باز کردن اتصال در زمان سیم‌کشی یا تعمیرات را فراهم می‌کند.
نصب روی ریل تابلو
ساختار ریلی این محصول امکان نصب منظم ترمینال‌ها در کنار یکدیگر روی ریل TH35 را فراهم می‌کند و به نظم سیم‌کشی داخل تابلو کمک می‌کند.
مناسب برای سیم 6 میلی‌متر مربع
RTP6 برای مدارهایی طراحی شده که از هادی با سطح مقطع نامی 6 میلی‌متر مربع استفاده می‌کنند و در این رده، جریان نامی آن 41 آمپر است.
امکان استفاده از متعلقات ترمینال
برای سری RTP رعد، متعلقات مختلفی مانند جداکننده و تجهیزات اتصال بین ترمینال‌ها ارائه شده است؛ در کاتالوگ رعد، متعلقات مشترک سری RTP4، RTP6 و RTP10 نیز معرفی شده‌اند.
مشخصات فنی ترمینال ریلی رعد RTP6
مشخصات فنی ترمینال ریلی رعد RTP6
| مشخصات | مقدار |
|---|---|
| برند | رعد RAAD |
| مدل | RTP6 |
| نوع | ترمینال ریلی پیچی |
| تعداد طبقات | یک‌طبقه |
| سطح مقطع نامی | 6 mm² |
| جریان نامی | 41A |
| ولتاژ نامی | 800V / 500V* |
| نوع اتصال | پیچی |
| جنس عایق | پلی‌آمید |
| نوع ریل | TH35 |

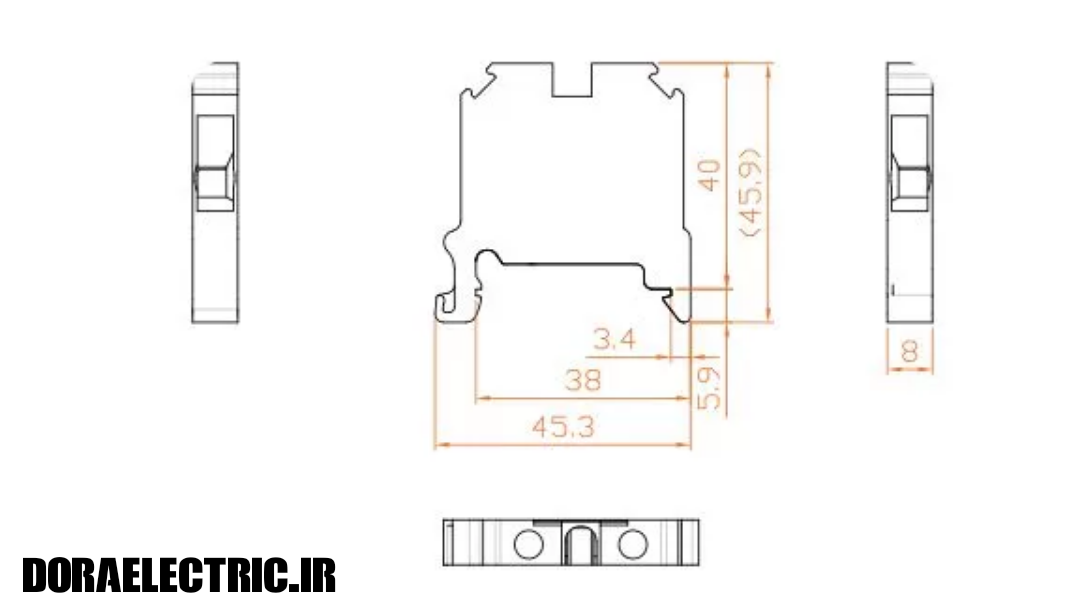

| عرض ترمینال | 8 میلی‌متر |
| رنگ | طوسی |
| کشور سازنده | ایران |
* مقدار ولتاژ بسته به استاندارد مورد استفاده
متفاوت است و طبق کاتالوگ رعد، 800 ولت برای IEC 60947-7-1 و 500 ولت برای IEC/EN 60079-7 اعلام شده است.
ترمینال RTP6 رعد برای چه پروژه‌ای مناسب است؟
اگر در تابلو برق به ترمینالی برای اتصال منظم سیم‌های 6 میلی‌متر مربع نیاز دارید، RTP6 می‌تواند در بخش سیم‌گیری و توزیع مدار مورد استفاده قرار گیرد. ساختار ریلی، اتصال پیچی و طراحی یک‌طبقه آن باعث می‌شود چندین ترمینال را بتوان به شکل مرتب در کنار یکدیگر روی ریل تابلو نصب کرد.
خرید ترمینال ریلی رعد RTP6
ترمینال ریلی رعد RTP6 سایز 6 برای استفاده در تابلو برق، مدارهای کنترل و پروژه‌های برق صنعتی در فروشگاه درا الکتریک قابل ارائه است. هنگام انتخاب این ترمینال، سطح مقطع سیم، جریان مدار و نوع ریل مورد استفاده در تابلو را بررسی کنید.
